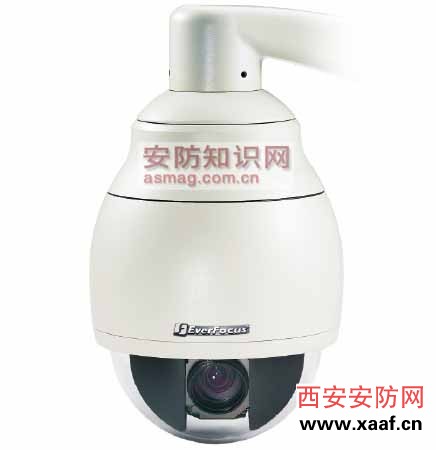

EPN3600是一款36倍光学变焦的网络高速球型摄像机，该机在D1格式下的水平清晰度达到500线以上;双层外壳采用分离式设计，结构比较 独特;该机的延时较小，网络适应性较好。值得关注的是，该机还具备自动跟踪功能，它针对画面中体积较大的移动物体进行跟踪，跟踪效果明显。

　　1、贴心的细节设计

　　从外观结构上看，EPN3600结构比较小巧。该机双层外壳设计较为独特，外层与内层采用了分离式设计，而透明球罩与内层则为一体式设计;两层 外壳均由铝合金材质制成。该机底盘与机身也采用了分离式设计，旋开底盘可以发现，电源底板由塑料卡锁固定，底板上设计了一个风扇，可以为机芯模块进行散热 (如图1)，底板电源接线处设计了防突波保护，接线管处有防水护胶，利于防止外部雨水侵入(如图2)。此外，该机设计了视频数据延长线，各种线缆接线标识 清楚，方便施工。略显不足的是，电源底板会完全脱落，卡位安装略显麻烦。据厂家介绍，这样设计，主要是为了用户能更方便地扩展报警等功能，如果完全按照说 明指引操作，安装起来并不困难。底盘与球机采用旋转式安装，稍显费力，不过这有利于增强该机的防水性能。

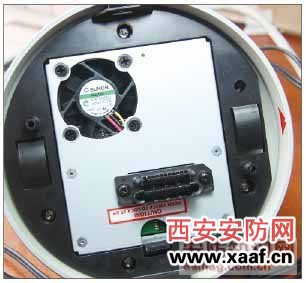

　　图1 该机电源底板为金属材质，且底板上有一个风扇，方便对机芯进行散热。

　　图2 电源底板上有防突波设计，接线管处有防水护胶，考虑周到。

　　机芯内胆采用快装方式，通过A型接口与电源底板进行连接，安装时只需将机芯往上一推即可完成，安装和拆卸都非常方便。该机芯采用双臂支撑方式， 比较稳固，旋转采用皮带驱动方式。此外，该机的拨码开关设计在机芯内胆的底侧，并具备清楚的功能标识，可以快速地修改控制协议、波特率和地址码(如图 3)。

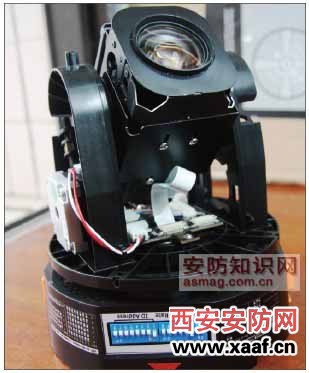

　　图3 该机芯采用双支撑臂设计，结构稳固;拨码开关设计在机芯的底侧，且功能标识清楚，方便测试。

　　2、良好的D1图像品质

　　该机是一款36倍光学变焦(f=3.4mm~122.4mm)网络型高速球，采用了SONY FCB-EX1010P的一体化机芯。在清晰度测试过程中，将该机对准清晰度测试卡，在H.264格式下，将分辨率设为D1，帧率设为25fps，画面质 量设为最高，码率限定为1Mbps，观察实际图像发现，该机的水平清晰度在500线以上，此时码流约为1.6Mbps。在相同设置下将该机对准彩色卡发 现，该机的图像整体色彩还原基本正常，层次感较好，某些色块略有偏色。在延迟测试过程中，在H.264格式下，分辨率格式设为D1，帧率设为25fps， 画面质量设为最高，码率限定为1Mbps，观察截图发现，此时延迟约为250ms(如图4)，码流约为2Mbps;也说明该机码流限制功能不是很明显。

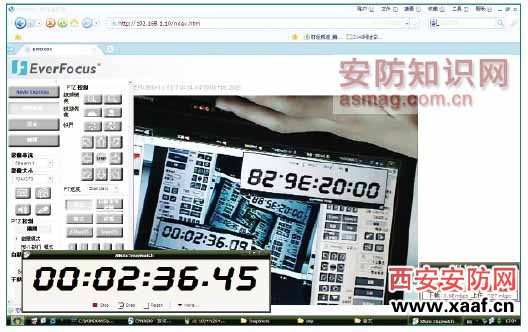

　　图4 该机在1分辨率格式下的网络延迟非常小。

　　3、便利的操作方式

　　为了测试该机的云台性能，首先登陆到该机IE界面，发现云台能按照鼠标左键点击画面的不同方位进行旋转或缩放，通过鼠标右键，还能设置常用的巡 航扫描、自动扫描等功能，设计非常人性化;另外还支持3D定位功能，用鼠标滚轮键或选定并框住画面某一区域时，图像能自如缩放。接着，在不同倍数的情况 下，取三个距离、方位不同的监控点，设置了3个预置位，并在显示器画面上做好标记，使其长时间轮巡，观察发现该机在小倍数的情况下定位精准，在高倍数的情 况下稍微有细小的偏移，另外在影像备份及截取单帧图像上操作及播放软件格式上稍显不便。通过回放发现，该机在低速转动情况下，运行非常平稳，几乎看不到抖 动现象。

　　4、优异的自动跟踪

　　该机IE浏览器支持中英文两种界面，菜单功能设计齐全，界面设计比较简洁，用户可以快速上手操作。

　　通过操作后发现，该机还支持自动跟踪功能。在测试过程中，将高速球对准人物出现比较多的监控场景，然后打开实时窗口左边的自动跟踪按钮，发现该 机可以对移动物体进行跟踪，而且是根据移动物体的百分比来进行跟踪，在跟踪的过程中，画面会自动变倍放大，锁定移动物体，在菜单中，可以设置跟踪目标物体 的大小、跟踪区域及跟踪方式等功能。该机除支持一般模拟球机的预置位巡航扫描及花样扫描之外，还可选择将预置位巡航扫描与自动跟踪功能完美结合，在预置位 巡航扫描的过程中，若在事先设定区域内有目标物体移动，球机会自动进行跟踪，直到目标物体脱离可跟踪范围，球机自动返回到巡航扫描模式，在实际测试中，发 现跟踪状态时，云台运行非常平滑，跟踪效果较为明显。

　　安防知识网观点

　　产品特色

　　该机支持三码流，支持D1图像画质，网络性能良好，同时又具备宽动态和自动跟踪功能，具备36倍光学变焦，可以应用于非常广场的监控场所，以满 足用户的需求。

　　提升空间

　　该机双层外壳分离、机身与底盘采用旋转式设计，安装上略显麻烦;该机的码流限制功能不明显，有待改进。
