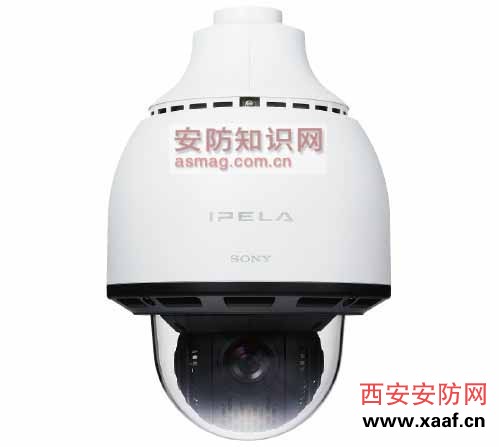

SNC-RS86P是一款36倍室外网络高速球型摄像机，该机内部共有五个风扇，散热性能非常好，而且该机用材扎实，结构稳固;能应对恶劣的使 用环境;此外，该机在D1分辨率格式下，水平清晰度达到540线;云台性能良好，定位精准，并且该机还支持宽动态和智能视频分析功能，功能比较强大。

　　1、超强设计 应对恶劣环境

　　从外观结构设计来看，该机结构比较扎实，用材充实，体积较大，重量是本次测试中最重的一款高速球。该机采用双层外壳设计，其内壳采用铸铝材质， 外层遮阳罩为树脂材质，采用通风式设计，可以与球机内部进行热量交换(如图1)。值得注意的是，整机内共有五个散热风扇，其中在两层外壳之间设计了两个小 型风扇，保证热量交换之后及时排出。该球机的透明外罩采用聚碳酸脂材质，具有耐冲击、防破坏的功效。在安装时，可以先通过外罩上的防坠落绳固定，方便工程 施工。外罩上还设计了防水胶圈，通过6颗不锈钢螺丝固定，防水性能较佳(如图3)。

　　图1该机双层外壳采用通风式设计，有利于内部热量交互，散热性好;内壁两侧均设计了加热模块，有效保证该机在极寒地区的正常使用。

　　图3 透明外罩上有6颗不锈钢螺丝，且设计了防水胶圈，防水性较强。

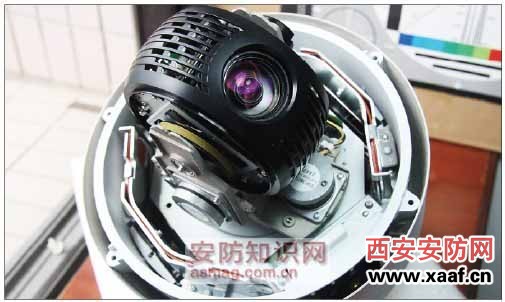

　　拆开外罩，我们可以看到机芯模块通过三个螺丝固定，在机芯电路模块两侧设计了两个小型风扇，针对电路板进行散热(如图2)。同时球机内部还设计 了加热模块，可以使该机适应-40〜50度的恶劣环境。再看机芯模块，设计了防护罩，并且还设计了一个风扇针对一体化机芯进行散热(如图4)。该机的电源 板、控制板和编解码板设计在机芯底部，因此一体化机芯不方便拆卸。该机还配备了模拟视频、网络和控制延长线，方便施工。从该球机的结构设计来看，工程人员 首先必须在地面上将球机安装好，然后在高空进行整体安装。

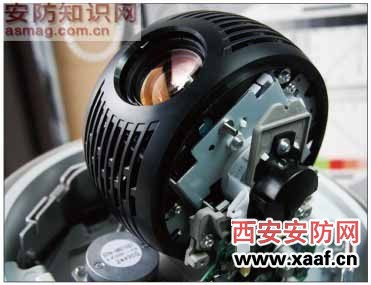

　　图2 机芯电路模块两侧设计了两个小型风扇，利于对电路进行散热。

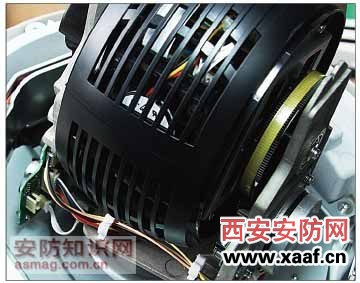

　　图4 机芯防护罩内部设计了小型风扇，可对机芯进行散热。

　　2、D1图像品质 望远能力强

　　SNC-RS86P是一款36倍光学变焦(f=3.4mm~122.4mm)网络高速球，采用了SONY FCB-EX1010P一体化机芯。在测试过程中，将该机对准清晰度测试卡，在H.264的压缩格式下，图像清晰度设为D1，帧率为25fps，码流限制 为1Mbps，观察发现该机的水平清晰度可以达到540线，实际码流控制在1Mbps左右，图像十分清晰。在色彩还原的测试中，该机色彩还原逼真，灰阶层 次分明，整体的色彩还原效果明显超过本次测试中其他的产品。此外，我们通过IE浏览器中的控制按钮考察光学变焦的效果，发现该机的望远效果十分突出，已经 完全满足监控需求。

　　3、云台性能优良 3D快速定位

　　在IE操作界面中，通过操作发现，该机具备3D快速定位功能。如果想查看画面中某一场景的细节情况，只需要按住鼠标在该画面上轻轻画出一个虚线 框，该机就会旋转和变焦快速定位到该场景，十分方便。同时镜头的变焦可以通过鼠标滚轮来实现。

　　该机支持水平360度连续旋转，210度垂直旋转(电子翻转)，具备15度的仰视能力，这在一些特殊的应用场所是非常实用的，也是其他高速球所 不具备的。在测试过程中，我们通过IE操作界面上的云镜控制按扭考察该机的云台性能，发现该机反映灵敏，旋转平稳，定位精确，调用预置位的速度高达400 度/秒，支持256个预置位，支持巡视功能。

　　4、稳定的码流控制 具备智能分析

　　从该机的IE操作界面中发现，该机支持任意三码流输出，支持H.264、MPEG-4、MJPEG三种编码格式。在网络性能测试中，该机的码流 控制功能非常明显，经过多次测试发现，无论是对于静态画面还是动态画面，该机的码流非常恒定，这对于现有的网络环境来说，实用效果非常强。同样，在D1画 质、不同码流的设置状态下，该机的网络延迟均在250ms左右。

　　该机还支持宽动态和图像可视性增强，这两项功能搭配起来使用，可以对图像的亮区、暗区进行优化，以获得最好的画质。在测试中发现，开启这两项功 能后，画面效果确实有很大改善，效果非常不错。最值得注意的是，该机还支持智能视频分析功能，大大提高了该产品的定位。不过，在IE操作界面中设置该功能 时，反映比较慢。

　　安防知识网观点

　　产品特色

　　该机结构设计考虑周全，云台性能优良，网络性能稳定，同时还具备宽动态、图像增强和智能视频分析功能，是一款应用于高端市场的首选产品。

　　提升空间

　　该机的IE操作界面设计还不是十分人性化，界面比较复杂，同时在设置智能视频分析功能时，操作反映比较慢。
