无后顾之忧 测爱国者家居安防网络摄像机

来源:安徽省安全技术防范行业协会 发布时间:2011/07/03

一、爱国者“关爱王”外观  今天评测的两款爱国者网络摄像机JH2801、JH2810分别是一款支持WIFI无线网络的 产品和一

一、爱国者“关爱王”外观

  今天评测的两款爱国者网络摄像机JH2801、JH2810分别是一款支持WIFI无线网络的 产品和一款支持外接开关量传感器的产品,而且外型上也有很大不同,很好区分。

网络摄像机;网络摄像头;ip camera
爱 国者网络摄像机IP camera

  关爱王JH2810支持远端、本地抓拍及录 制,支持定时录制,图像抓拍;四级权限管理,双向用户名密码验证,保障用户使用安全;广阔视角,远程云台控制;自动白平衡,自动曝光;帧率可达25/帧秒,图像更加清晰流畅;支持增益控制,自动红外控制,可实现全天候视频浏览;支持外接2个开关量传感器,系统通过侦测外接的开关量传感器的通断,作为 一种报警出发方式;支持1个继电器开关量输出;移动视频检测,可直接发送抓拍图片和报警信息到预设邮箱;支持双向远程语音交流,方便沟通。

  关爱王JH2801虽然不能外接传感器,但它支持WIFI无线功能,方便用户把它放置在任意位 置而不需要连接网线,关爱王JH2801的其它功能与关爱王JH2810一致。

jh2800 jh2810
两 款产品正面比较

  两款产品从正面看造型各异,左边的是JH2801圆润可爱,右边 JH2810则显得有菱角分明,这两款网络摄像机都自带云台,可以左右160度,上下60度旋转,用户能够远程操控摄像机多角度查看家中情况。

jh2801 jh2810
两 款产品背面比较

  由于JH2801是支持WIFI功能的,所以在其背后有一个 SMA天线接口,另随机配送了一根小增益全向天线,用户如需要网络摄像机隔无线路由器更远点,可以再更换各种型号的天线。关爱王JH2810能外接传感器,所以在后面能看到几个继电器开 关。

爱国者关爱王 爱国者关爱王
两 款产品的镜头对比

  关爱王JH2810比之关爱王JH2801多出了8个红色 LED灯,当光线降到一定程度,影响到网络摄像机正常拍摄监控工作的时候,红色LED自动点亮。两款网络摄像机的镜头均可手动旋转对焦。

网络摄像机

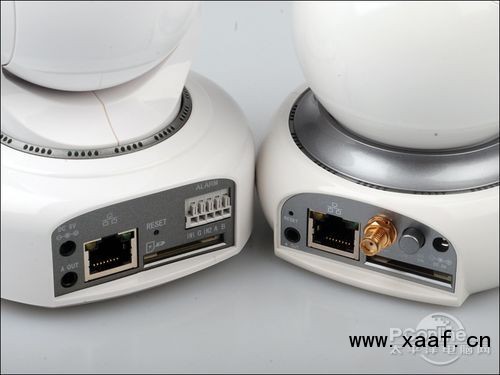

两 款产品背板特写

  不管是拍照还是24小时不停的录像,都需要储存空间。所以在网络 摄像机背后有一个SD卡插槽,支持64MB~2GB的SD储存卡。当然,您也可以设置让网络摄像机把录取的数据直接通过网络传输到您的电脑上或是NAS上 保存下来,这就无需SD存储卡了。

网络摄像机具有双向通话模式设计,内置麦克风 (Microphone)能远程监听现场声音,同时亦内置音频输出接头(AudioOut),可连接喇叭等装置提供播音功能,用户可通过电脑的IE浏览器与网络摄影机监控范围内的人员进行双向通话。

二、爱国者“关爱王”网络摄像机内部结构

  IP网络摄像机其实就是一台使用linux嵌入式系统 的多功能,它有自已的CPU、硬盘(闪存)、内存。有自已的网络接口,我们需要什么功能,就往这部开放平台的小服务器上增加什么功能。例如网 络摄像机增加了一块视频压缩芯片,就把cmos摄像头拍到的视频高效压缩转换成能在网络上传输的IP数据包。登陆网络的用户 可以直接用浏览器观看WEB服务器上的摄像机图像,在这个平台上增加对同步电机的相关支持后,授权用户就可以控制摄像机云台镜头的左右转动了,同样报警输 入输出功能也是如此这般增加上去的。

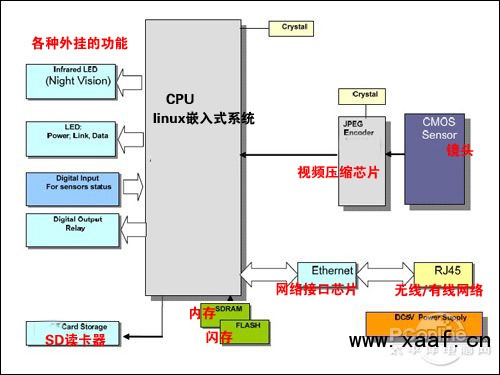

网络摄像机原理图
网 络摄像机原理

网络摄像机

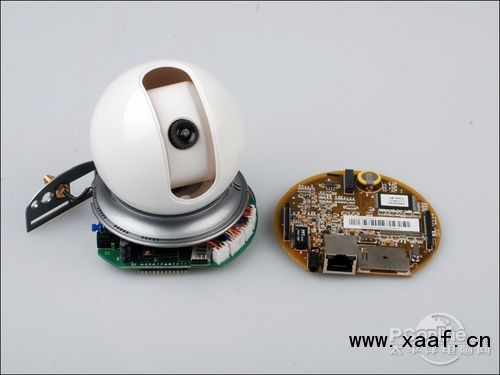

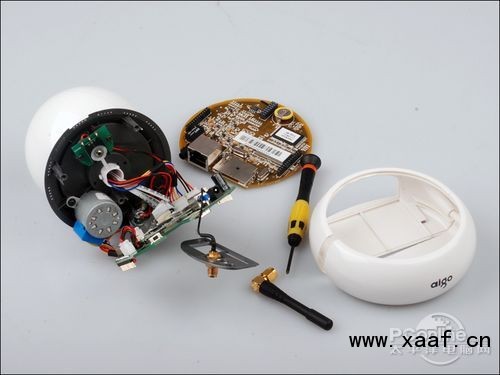

关 爱王JH2801全家福

ip camera

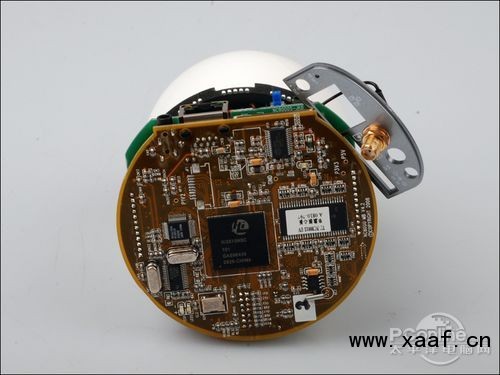

整 个网络摄像机的核心部分

爱国者关爱王
关 爱王JH2801家居网络摄像机采用模块化安装

jh2801

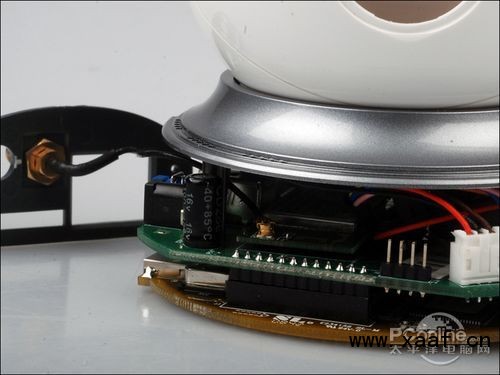

黄 色电路板上就是linux嵌入式系统的核心板

jh2810
我 们可以清楚的看无线部分功能是安装了一块RT2571的无线网卡

网络摄像机的应用,使得图像 监控技术有了一个质的飞跃。首先,网络的综合代替了传统的视频模拟布线,实现了真正的三网(视频、音频、数据)合一, 网络摄像机即插即用,工程实施简便,系统扩充方便;其次,跨区域远程监控成为可能,特别是利用互联网,图像监控已经没有距离限制,而且图像清晰,稳定可 靠;再者,图像的存储、检索十分安全、方便、可异地存储,多机备份存储以及快速非线性查找等。

三、爱国者“关爱王”网络摄像机功 能试用

  爱国者“关爱王“家居安防网络摄像机的初始IP地址是192.168.1.2,开始使用前需要进行一些报警功能的常规设置。我们需要把电脑设置到与网络摄像机在一个网段,通过 IE浏览器就可以登录到管理界面,就点像操作无线路由器一样,全中文界面,相信您很容易就能上手。

网络摄像机 ip camera
通 过IE浏览器就像设置路由器一样设置网络摄像机

ip camera ip camera
目 前爱国者无线网络摄像机仅支持WEP加密

网络摄像头 WEB camera
对 运动检测功能进行设置

web camera 爱国者关爱王
拍 照、录相功能、邮件报警与存储设置

运动检测功能与邮件报警

  首先我们来看看什么是运动检测,运动检测技术就是网络摄像机可以随时分析画面,查看被监控区 域是否有移动的物体,例如双职工家庭在上班时间家里是无人的,家中的各种物品都是静止不动的。如果这个时候有小偷进去,他身体的移动就会被网络摄像机发 现,网络摄像机除了会把他拍下来外,还会触发报警功能。

运动检测 运动感应
运 动检测技术

  再来看看邮件报警功能,刚上说到网络摄像机有运动检测功能,它会自动 拍下运动的物体,再把这些照片及时发送到用户邮箱里,就完成了报警功能。

网络摄像机 网络摄像机
邮 件报警功能

网络摄像机

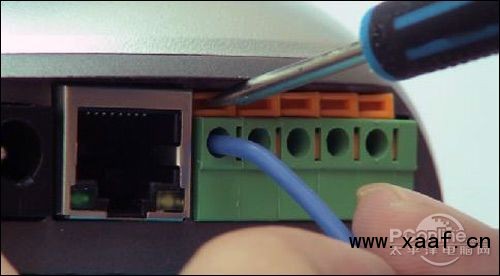

把网络摄像机与警铃连接

运功检测功能再配合警 铃报警器和电话报警器就更完美了,当网络摄像机发现有人进来时,先拍下他的照片,再把照片发送到用户的邮箱,同时警铃响起,电话报警器自动拨打110或是 主人的手机, 组成一个全方位智能安防系统。

爱国者网络摄像机特色功能

  1、无需DDNS。爱国者提供独立网站帮助用户远程管 理网络摄像机。绝大多数家庭都是使用这类方式连接互联网,用户的广域网IP地址是不固定的,每次拨号都会 不一样,以前的网络摄像机可以借助DDNS功能来实现动态域名解析。也就是借助第三方,把每次变换的IP变成一个固定不变的WEB域名网址。

爱国者jh2800

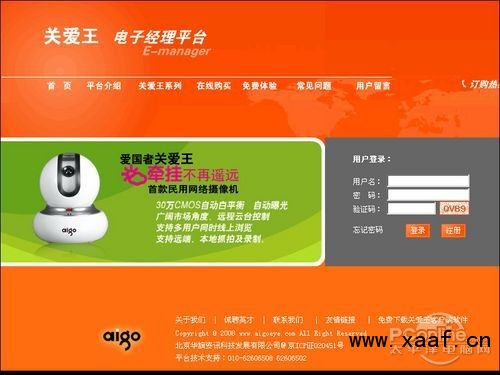

爱 国者网络摄像机远程管理平台

  爱国者提供的平台让用户操作更方便了,设置没过去那 么麻烦。一个帐号最多可以同时管理16台网络摄像机。

爱国者jh2801

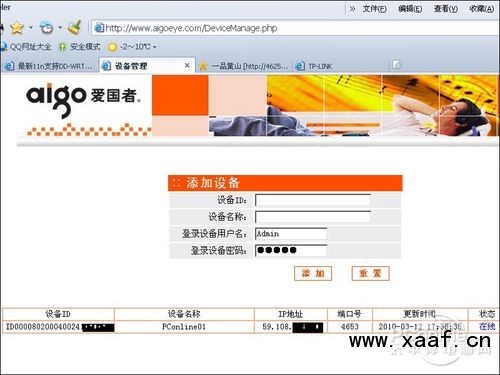

在 爱国者网络平台上输入自已摄像机的硬件ID

   由于现在越来越多的DDNS动态域 名解析服务开始收费,爱国者推出了自已的网络摄像机远程网管服务系统,用户只要登录www.aigoey.com网 站,注册一下,并填入自已的网络摄像机的设备ID号,就可以在这个网站里管理自已的网络摄像机了。

爱国者jh2810

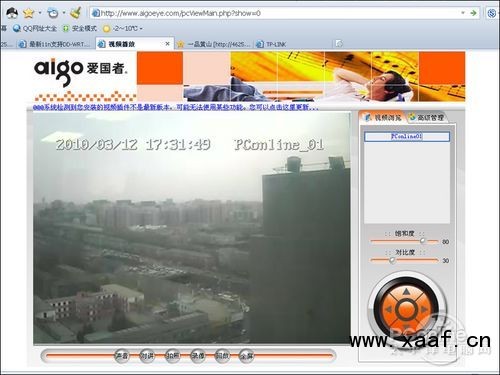

在 这个爱国者网站就可以远程查看网络摄像机拍摄的画面了

  有一点需要用户注意。自已的路由器UPnP功能一定要开启,否则网络摄像机就无法与网站连接了。

爱国者jh2811

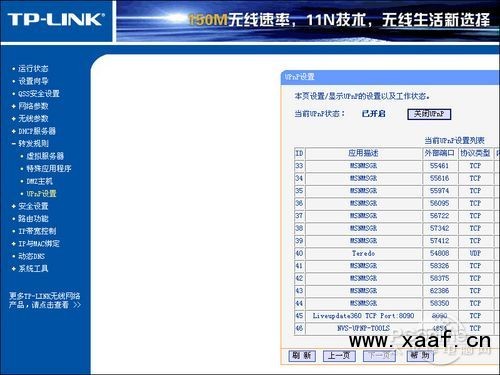

需 要提前开启的UPnP功能

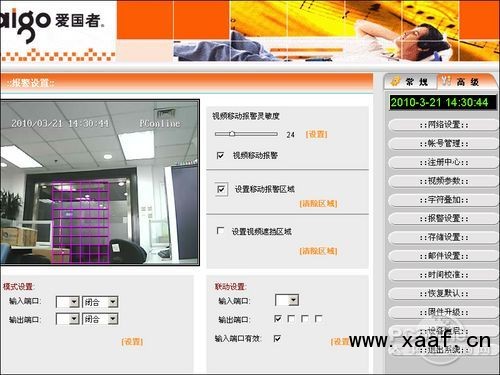

  2、对镜头中指 定区域进行检测

爱国者jh2801;爱国者jh2810
注 意上图中粉红色区域

一般网络摄像机拍到的画面不见得是全部需要的,有一些重点区 域需要特别关注,例如大门位置,走廊等。上面我们就把移定检测的区域指定到大门那一块地方,这样可以有效降低误报率!

看完评测也许有网友想问:我需要这个东西嘛,它对我来说有什么用?简单的说,网络摄像机是 用来做远程视频监控的。换句话说,如果你想看到你眼力所不能及的任何一个地方的实时现场情况的话,就可以在你想监看的地方安装一个网络摄像机,再把网络摄 像机接入互联网,你就可以在任何地方用电脑通过互联网来监看这个地方了,如果接了拾音设备,同时还可以听到现场的声音。

  网络摄像机也可以接报警器以联动报警。大多数网络摄像机提供了强大的视频集中管理软件,通过该 软件,用户可以同时看到多达16个远方监控点的实时情况,还可以对每个摄像机的视频效果、变焦和旋转、录像保存回放、视频移动侦测和报警等方面进行相应设 置。

  下面我们可以举例几个场景来说明风络摄像机的价值:

远程监护探望

  家中有老人和孩子的可以安装一部网络摄像机,在外面工作的子女或亲属通过网络也可以看到家 中的情况,还可以通过网络摄像机的话筒与音箱与老人聊天。

家庭防盗

  利用网络摄像机自带 的运动检测功能,用户出门在外也可以随时知道家中是否有人进入

即插 即用的解决方案

  普通的安防摄像机安装麻烦,还需要配置硬盘录像机等周边设备,也不支持自动报警等。网络摄像机具备即插即用的功能,只需要接入以太网,分配一个IP地 址,连接到网络,就可以随时随地接收远程传输过来的图像和语音。

在 任何网络中易于使用

  基于IP互联网标准,网络摄像机可以方便 的与各种类型的以太网设备无缝连接,它同Internet一样很容易就可以被集成到群组应用程序中。

其它设备的灵活接入

  网络摄 像机可以方便地接入其它安全防范设备,如温度、湿度、烟感、入侵等报警器;同时可以联动灯光、警号、锁具等动作设备,这使得它可以方便地组成一套功能强大 的安全防范系统。

爱国者关爱王网络摄像机的不足

  价格太高不亲民,目前爱国者的几款网络摄像机售价都高达一千七八,虽然是包括了网站服务费, 还是略显过高。非一般家庭用户可以承受。所以目前也是主要销售给那些小企业用户,例如有一位BOSS在北京的几家大型连锁超市都开设了茶庄专柜,京城的交 通不是很方便,十天九堵,这位老兄想要去下面各个专柜转一圈估计一天时间还逛不完,借助网络摄像机他在家就可以巡视他的店铺了。

WIFI加密等级过低,目前看到JH2801只能支持WEP无线加密,这个加密方式由于等级太 低,容易被人破解,这样非法用户就有可能通过无线网络截取到网络摄像机的信号,目前我们已经建议大家使用高版本的WPA、WPA2无线加密方式,爱国者可 以通过固件升级来为网络摄像机增加高版本的加密功能。
